超声波

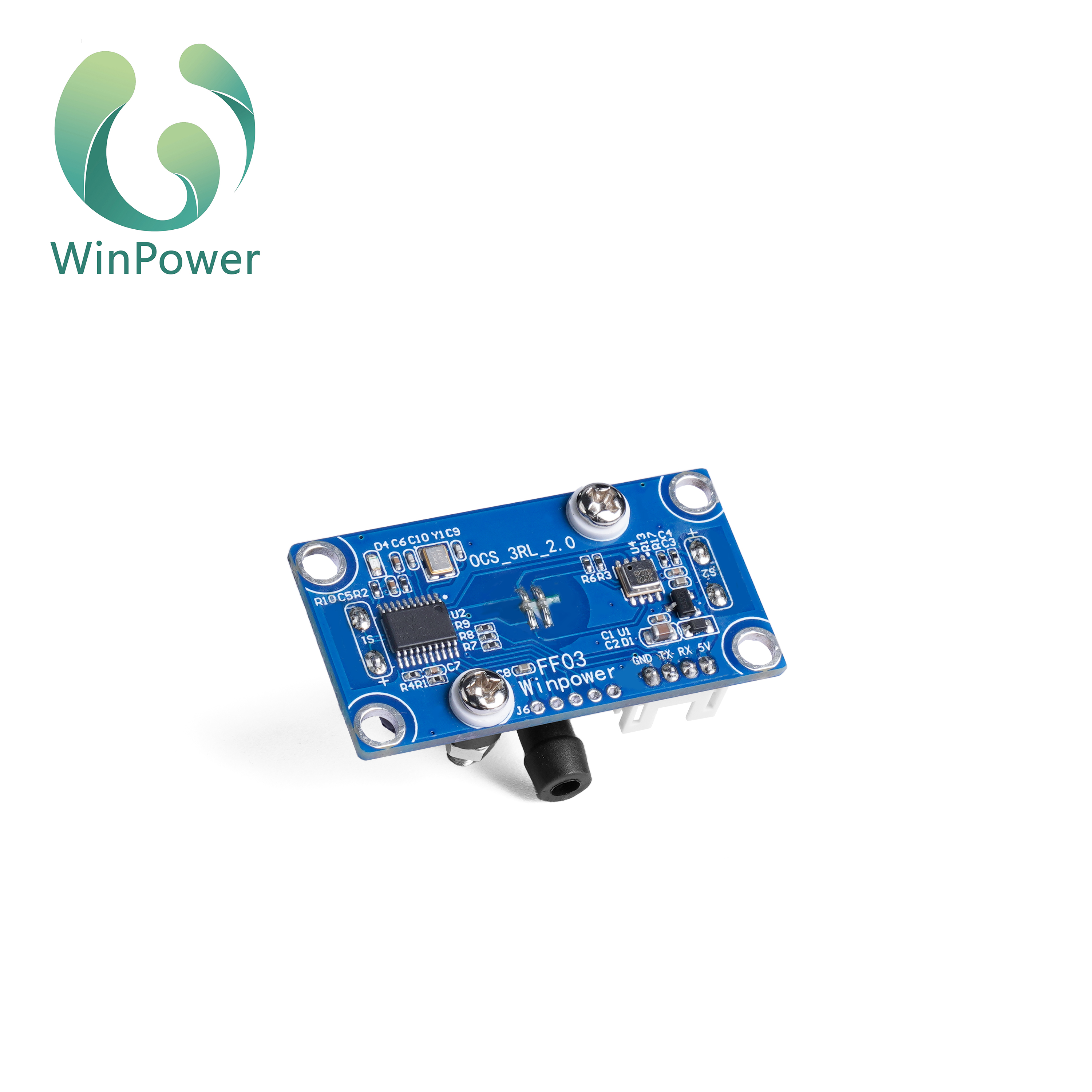

OCS-3RL2.0
氧舱
升级版超声波传感器，纯氧和氮气全场景精密覆盖。适用于呼吸机、HFNC及高压氧舱环境。
0–100% O₂量程
纯O₂与N₂覆盖
空间氧气检测
5年免校准
UART/RS485（转接）
Product Introduction
OCS-3RL超声波氧气浓度传感器是润普科技推出的最新氧气浓度传感器。适用于氧舱、制氮机和高原空间的氧气纯度检测。采用超声波原理检测空气中的氧气浓度，内置大气压力和环境湿度补偿。检测结果通过UART数字输出发送。
Features
- 高精度 — 可靠的氧气浓度测量
- 强抗干扰能力 — 在复杂环境下稳定运行
- 快速响应 — 快速输出检测结果
- 长期稳定性 — 长期使用性能一致
- 无需定期调整 — 免维护运行
- 长使用寿命 — 耐用设计，适合长期部署
- 内置补偿 — 大气压力和环境湿度补偿
Applications
氧舱纯度检测
制氮机氧气检测
高原空间氧气浓度检测
PSA制氧机混合空气检测
纯氧混合空气检测
Precautions for Use
- 确保被检测气体无水、无油、无尘。
- 未经厂家许可，不得拆卸传感器；因拆卸造成的损坏不在保修或维修范围内。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权。
- 如有其他特殊定制需求，请咨询 +86 0755-82415317 或 phc@winpower.com.cn。
- 购买前需提供电压数据和气源数据。
- 如在开放空间检测，应配备小风扇加速气体扩散。
- 如在管道中安装，应加装细菌过滤器防止灰尘进入。
Technical Specifications
| O₂浓度量程 (Pure O₂) | 21.0% – 100%（密封）/ 0% – 100%（非密封） |
|---|---|
| O₂浓度量程 (PSA) | 21.0% – 95.6% / 0% – 95.6% |
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @5–55°C |
| 湿度检测范围 | 0–100%RH |
| 湿度精度 | ±3.5%RH |
| 温度检测范围 | 0–60°C |
| 温度精度 | ±0.2°C |
| 压力检测范围 | 300mbar – 1500mbar |
| 压力精度 | ±3mbar |
| 压力可定制范围 | 300mbar – 3000mbar |
| 样气要求 | 无水（无凝结）；灰尘过滤（<1μm） |
| UART数据间隔 | 500ms |
| 预热时间 | 开机即工作；10秒内达到规定精度 |
| 数字输出 | 9600bps UART 3.3V TTL电平 |
| 气流方向 | 任意方向均可 |
| 工作温度 | 5°C – 50°C（非凝结） |
| 存储温度 | -20°C – 65°C（非凝结） |
| 工作湿度 | 0–95%RH（非凝结） |
| 大气压力范围 | 50kPa – 150kPa |
| 供电 | DC 5V–12V, 50mA |
| 尺寸 | 45mm × 30mm × 17mm (L × W × H) |
| 重量 | 11g |
| 密封模式 | 纯度读数钳位在21%以下，读数从21%开始上升 |
| 非密封模式 | 纯度读数从0%开始上升 |
| 海拔计算 | H = 44330 × (1 − pow(P/P₀, 0.1903)), 海拔误差±200m |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J2 | 主插座（4P × 2.0mm） | 数字信号输出连接器，用于UART通信和供电 |
表1：主插座 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | V+（电源输入） |
| Pin 2 | RXD（UART接收） |
| Pin 3 | TXD（UART发送） |
| Pin 4 | GND（地） |
Dimensions
45mm × 30mm × 17mm (L × W × H)。单位：mm，公差：±0.2mm.
Packaging
内盒
- 尺寸： 42 × 30 × 24 cm
- 容量： 48PCS/layer × 5 layers = 240PCS
外箱
- 尺寸： 50 × 32 × 44 cm
- 内含：2个内盒（240 × 2 = 480PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3RL2.0 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
