超声波

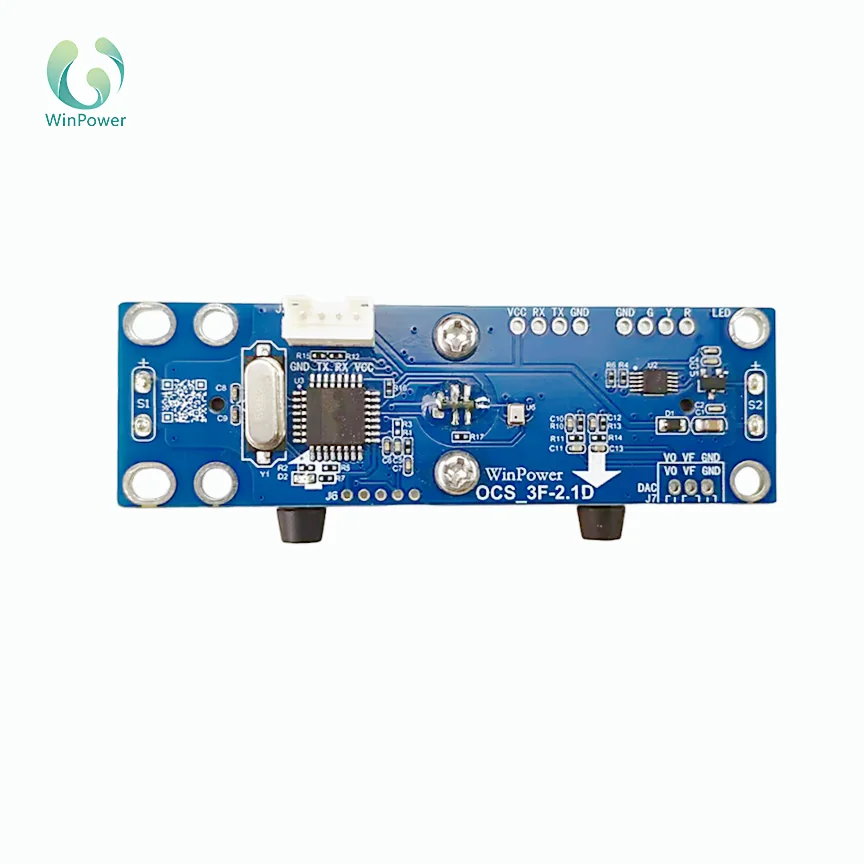

OCS-3F-2.1D
PSA制氧机（固定式）
适用于PSA/VPSA制氧机的最新超声波氧气传感器。具备气压补偿功能，宽温工作范围（-40–85°C），UART数字输出，使用寿命超过10年。
21–95.6% O₂量程
0–25 L/min流量
±1.5%精度
-40–85°C工作温度
气压海拔补偿
Product Introduction
OCS-3F-2.1D超声波气体传感器是润普科技推出的最新氧气浓度传感器。采用超声波原理检测PSA/VPSA制氧机的浓度和流量，通过UART数字输出输出检测结果。传感器具备气压补偿、宽工作温度范围和超过10年的产品寿命。
Features
- 高精度 — 提供精准的氧气浓度和流量测量
- 强抗干扰能力 — 在复杂环境下保持稳定性能
- 良好的长期稳定性 — 长期使用读数一致
- 免校准 — 出厂预校准，开箱即用
- 使用寿命超过10年 — 长寿命降低更换成本
- 气压补偿 — 管道和大气压力补偿，确保不同海拔的准确读数
- 宽温度范围 — -40°C至85°C可靠运行
Applications
PSA / VPSA制氧机/氧气浓缩器
家用制氧机
医疗氧疗设备
工业级氧气浓度监测
Precautions for Use
- 确保被检测气体在到达传感器前不含水、油和灰尘。
- 未经厂家许可，传感器不得拆卸；因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。
- 购买前需提供电压数据和气源数据。
- 传感器进气口应加装细菌过滤器过滤气体。传感器排气口应安装单向阀防止水回流。
Technical Specifications
| 浓度范围 | 21% – 95.6% |
|---|---|
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @ (-20 – 60)°C; ±2.5%FS @ (-40 – -20)°C / (60 – 85)°C |
| 流量范围 | 0 – 25 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或±5%读数，取较大值 @ (-20 – 60)°C |
| 管道压力补偿 | 30 – 250 kPa |
| 大气压力补偿 | 50 – 100 kPa |
| 海拔补偿 | 0 – 6,000 m |
| 预热时间 | <2s（可定制） |
| 数字输出 | 9600bps UART, 3.3V TTL电平 |
| 模拟输出 | 可定制浓度和流量（0–2.5V） |
| 工作温度 | -40 – 85°C |
| 存储温度 | -40 – 90°C |
| 工作湿度 | ≤10%RH |
| 存储湿度 | 0 – 95%RH |
| 供电 | DC 4.5 – 12V, 15mA（典型值） |
| 尺寸 | 79.2mm × 28.4mm × 19.6mm (L × W × H) |
| 重量 | 18g |
| 产品寿命 | >10年（20,000小时） |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J1 | 模拟电压输出连接器（可定制） | 提供可定制的0–2.5V模拟电压输出，用于氧气浓度和流量 |
| J2 | 数字信号输出连接器（UART） | 提供UART数字通信，传输浓度、流量、温度和压力数据（9600bps, 3.3V TTL） |
| J3 | LED指示灯输出连接器 | 驱动外部LED指示灯，显示氧气浓度水平 |
| J5 | 电源输入连接器 | 为传感器提供DC 4.5–12V供电 |
表1：模拟电压输出连接器 J1
| 引脚 | 功能 |
|---|---|
| Pin 1 | 0 – 2.5V输出（0 – 99.9% O₂）— 可定制 |
| Pin 2 | 0 – 2.5V输出（流量）— 可定制 |
| Pin 3 | GND |
表2：数字信号输出连接器 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 4.5 – 12V |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
表3：LED指示灯输出连接器 J3
| 引脚 | 功能 |
|---|---|
| Pin 1 | COM |
| Pin 2 | 绿色LED：≥82% O₂ |
| Pin 3 | 黄色LED：50% – 82% O₂ |
| Pin 4 | 红色LED：<50% O₂ |
表4：电源输入连接器 J5
| 引脚 | 功能 |
|---|---|
| Pin 1 | +12V电源输入 |
| Pin 2 | NC |
| Pin 3 | GND |
Dimensions
尺寸： 79.2mm × 28.4mm × 19.6mm (L × W × H). 单位：mm，公差： ±0.2mm.
Packaging
内盒
- 容量： 20PCS / layer × 5 layers = 100PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（100 × 2 = 200PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3F-2.1D is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
