超声波

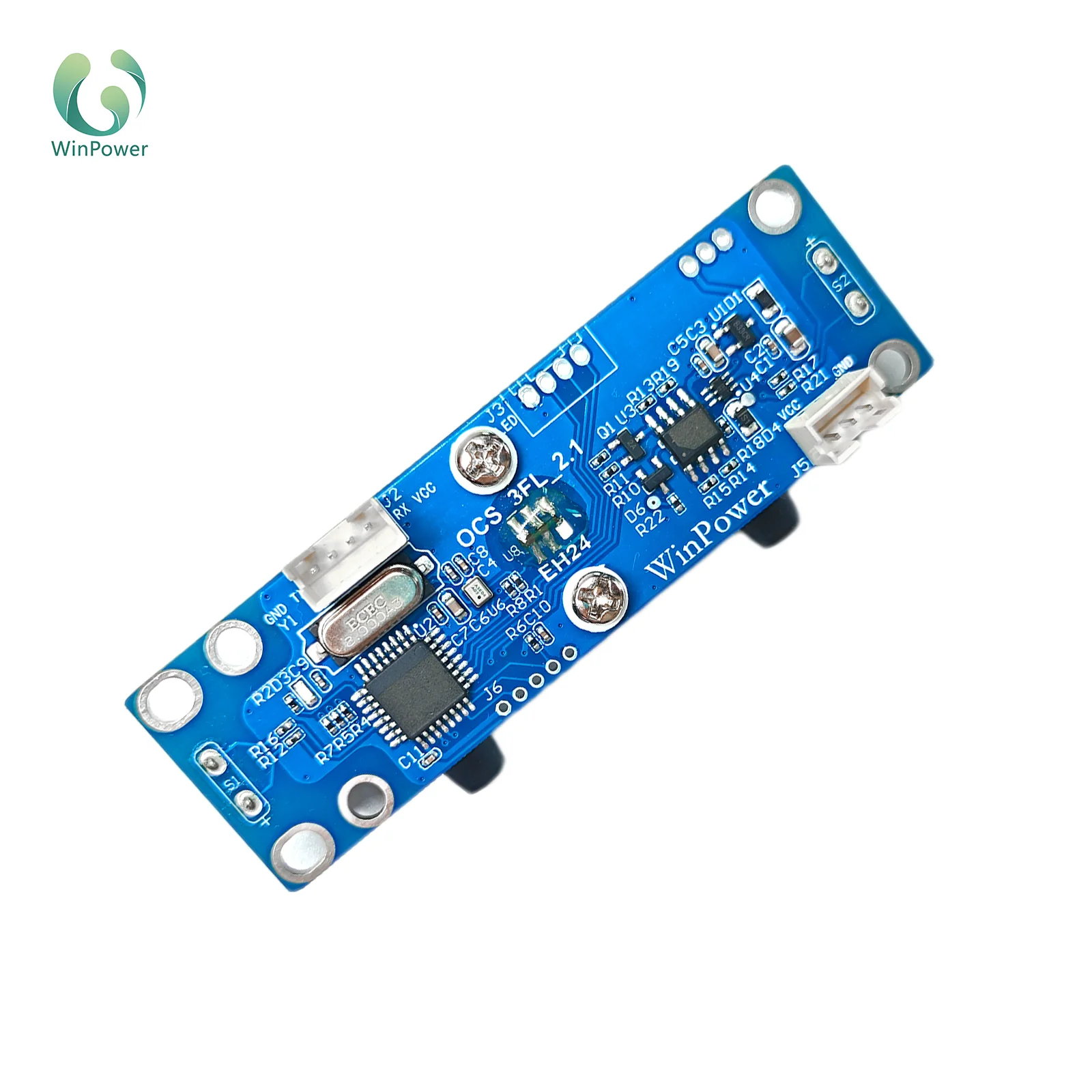

OCS-3FL2.1
PSA制氧机（固定式）
先进的集成流量测量超声波氧气传感器，适用于固定式PSA制氧机。高精度，抗干扰能力强。
21–95.6% O₂范围
集成流量检测
±1.5%精度
抗干扰
UART输出
Product Introduction
OCS-3FL-2.1超声波氧气传感器是润普科技研发的新型气体传感器。采用超声波原理检测制氧机输出气体中的氧气浓度和流量，通过UART数字输出输出检测结果。传感器支持压力补偿，并可在工况和标况流量测量之间切换。
Features
- 高精度 — 精准的氧气浓度和流量测量
- 强抗干扰能力 — 在复杂环境下保持稳定性能
- 良好的长期稳定性 — 长期使用读数一致
- 免校准 — 出厂预校准，开箱即用
- 使用寿命超过5年 — 长寿命降低更换成本
- 部分型号通过EMC测试 — 具体型号合规请咨询厂家
Applications
PSA制氧机/氧气浓缩器
HFNC（高流量鼻氧管）
医疗氧气输送系统
制氧监测系统
Precautions for Use
- 确保被检测气体由PSA制氧机制产生，且不含水、油和灰尘。
- 使用环境仅限于平原地区。
- 未经厂家许可，传感器不得拆卸；因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。
Technical Specifications
| 浓度范围 | 默认21% – 96%（其他浓度可定制，如95.6%） |
|---|---|
| 浓度分辨率 | 0.1% |
| 精度 | ±1.5%FS @ (5 – 55)°C |
| 流量范围 | 0 – 20 L/min（默认工况；标况需备注订购） |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或5%读数，取较大值 @ (5 – 55)°C |
| 氧气要求 | 除水（无凝结）；灰尘过滤（<1μm）；湿度<10%RH |
| 工作温度和精度 | 5 – 55°C，误差±1.0°C |
| 压力补偿 | 300mbar – 1200mbar（绝对压力，输出大气压可定制） |
| 检测周期 | 500ms |
| 预热时间 | 开机即工作；10s内达到规定精度 |
| 数字输出 | 9600bps UART, 3.3V TTL电平 |
| LED输出 | 预留（需定制） |
| 方向 | 按箭头指示方向 |
| 存储温度 | -5 – 65°C |
| 供电 | DC 5 – 12V, 50mA |
| 外形尺寸 | 79mm × 24mm × 22mm (L × W × H)；中间螺柱长度可定制 |
| 重量 | 25g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J2 | 供电和数字信号输出连接器（UART） | 组合电源输入和UART数字信号输出，用于浓度、流量、温度和压力数据 |
| J3 | LED指示灯（需定制） | LED输出连接器；需定制以启用外部LED指示灯 |
| J5 | 供电 | 专用电源输入连接器 |
表1：供电和数字信号输出连接器 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 5 – 12V电源输入 |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
表2：LED指示灯连接器 J3（需定制）
| 引脚 | 功能 |
|---|---|
| Pin 1 | COM |
| Pin 2 | 绿色LED：≥82% O₂ |
| Pin 3 | 黄色LED：50% – 82% O₂ |
| Pin 4 | 红色LED：≤50% O₂ |
表3：电源连接器 J5
| 引脚 | 功能 |
|---|---|
| Pin 1 | +12V电源 |
| Pin 2 | NC |
| Pin 3 | GND |
Dimensions
尺寸： 79mm × 24mm × 22mm (长 × 宽 × 高)。中间螺丝长度可定制。单位：mm，公差： ±0.2mm。
Packaging
内盒
- 容量： 30PCS / layer × 5 layers = 150PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（150 × 2 = 300PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3FL2.1 is available upon request. Please contact our engineering team for the complete technical documentation.
