超声波

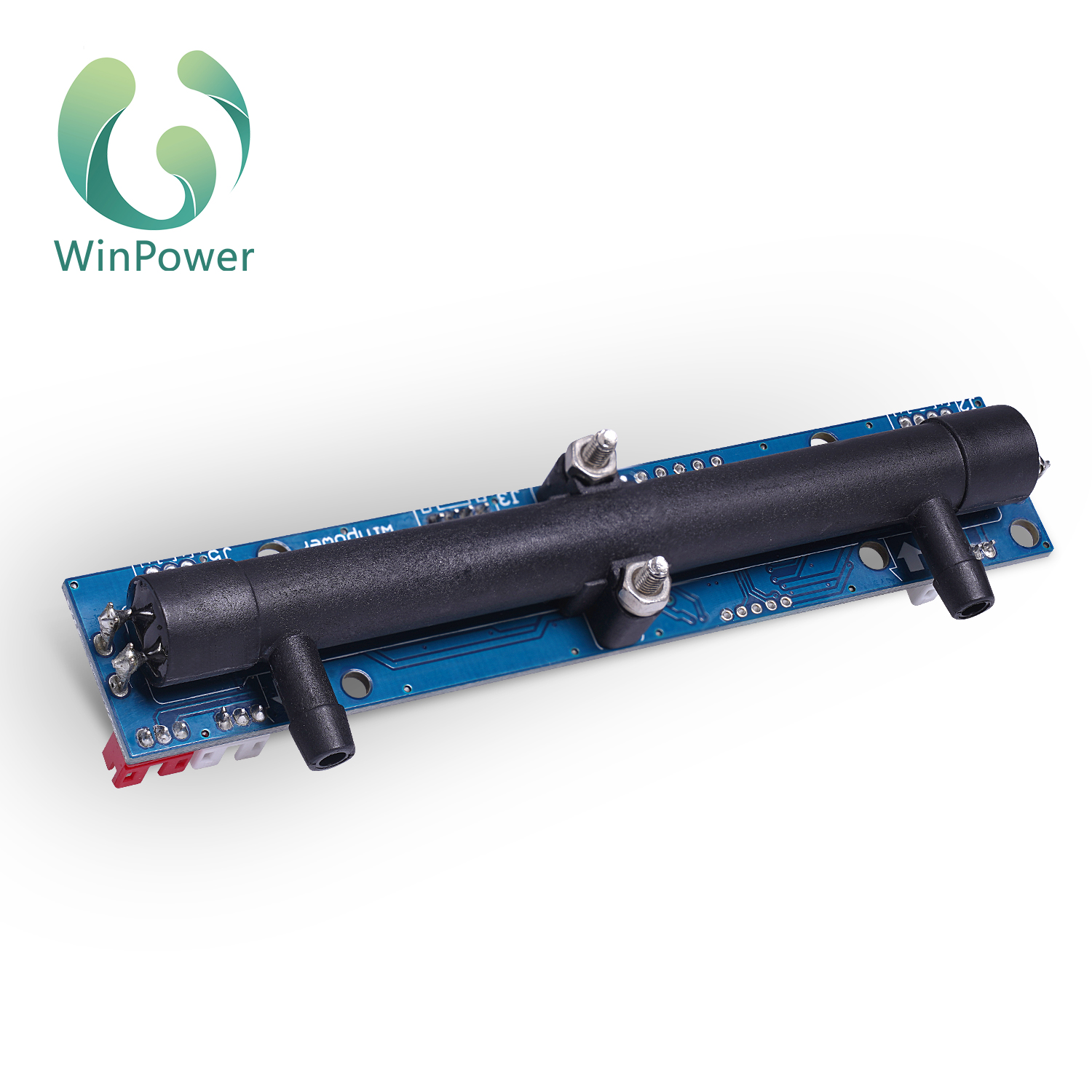

OCS-3F2.1
PSA制氧机（固定式）
适用于3/5/10L固定式PSA制氧机的超声波氧气传感器。5年免校准运行，长期稳定性可靠。
21–95.6% O₂范围
±1.5%精度
5年免校准
串口UART输出
紧凑设计
Product Introduction
OCS-3F2.1超声波氧气传感器是润普科技研发的新型气体传感器。采用超声波原理检测制氧机输出气体的氧气浓度和流量，通过UART数字输出、模拟输出和LED指示灯等多种方式输出检测结果。与OCS-3F3.0相比，OCS-3F2.1增加了0–2.5V模拟输出。OCS-3F2.1与OCS-3F2.2功能相同。
Features
- 高精度 — 提供精准的氧气浓度和流量测量
- 强抗干扰能力 — 在复杂环境下保持稳定性能
- 良好的长期稳定性 — 长期使用读数一致
- 免校准 — 出厂预校准，开箱即用
- 使用寿命超过5年 — 长寿命降低更换成本
- 部分型号通过EMC测试 — 具体型号合规请咨询厂家
Applications
分子筛制氧机
HFNC（高流量鼻氧管）
医疗氧疗设备
家用制氧机
Precautions for Use
- 确保被检测气体在到达传感器前不含水、油和灰尘。
- 传感器安装位置应遵循：储气罐→调压阀→浮子流量计/电子流量计/控制旋钮→传感器→单向阀→湿化瓶。
- 未经厂家许可，传感器不得拆卸。因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。
Technical Specifications
| 浓度范围 | 21% – 95.6%（其他浓度可定制） |
|---|---|
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @ (5 – 55)°C |
| 流量范围 | 0 – 20 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或5%读数，取较大值 @ (5 – 55)°C |
| 样气 | 无水蒸气（非凝结）；无灰尘（<1μm) |
| 响应时间 | 500ms |
| 预热时间 | 开机即工作；10s内达到规定精度 |
| 数字输出 | 9600bps UART, 3.3V TTL电平 |
| 模拟输出 | 0 – 2.5V |
| LED输出 | 绿色：>82%，黄色：50%–82%，红色：<50%（设置可调） |
| 进出气方向 | 按箭头方向 |
| 工作温度 | 5 – 50°C |
| 存储温度 | -5 – 65°C |
| 工作湿度 | ≤85%RH（非凝结） |
| 供电 | DC 5 – 12V, 50mA |
| 尺寸 | 120.5mm × 22mm × 22mm (L × W × H) |
| 重量 | 25g |
| 耐压 | 0 – 150kPa（管道压力会影响流量精度；流量读数会偏低） |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J1 | 模拟电压输出连接器 | 提供0–2.5V模拟电压输出，用于氧气浓度和流量 |
| J2 | 数字信号输出连接器（UART） | 提供UART数字通信，传输浓度、流量和温度数据 |
| J3 | LED指示灯输出连接器 | 驱动外部LED指示灯，显示氧气浓度水平 |
| J5 | 电源输入连接器 | 为传感器供电 |
表1：模拟电压输出连接器 J1
| 引脚 | 功能 |
|---|---|
| Pin 1 | 0 – 2.5V输出（0 – 99.9% O₂） |
| Pin 2 | 0 – 2.5V输出（0 – 20 L/min） |
| Pin 3 | GND |
表2：数字信号输出连接器 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 5 – 12V |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
表3：LED指示灯输出连接器 J3
| 引脚 | 功能 |
|---|---|
| Pin 1 | COM |
| Pin 2 | 绿色LED：≥82% O₂ |
| Pin 3 | 黄色LED：50% – 82% O₂ |
| Pin 4 | 红色LED：<50% O₂ |
表4：电源输入连接器 J5
| 引脚 | 功能 |
|---|---|
| Pin 1 | +12V电源输入 |
| Pin 2 | NC |
| Pin 3 | GND |
Dimensions
尺寸： 120.5mm × 22mm × 22mm (L × W × H). 单位：mm，公差： ±0.2mm.
Packaging
内盒
- 容量： 20PCS / layer × 5 layers = 100PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（100 × 2 = 200PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3F2.1 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
