超声波

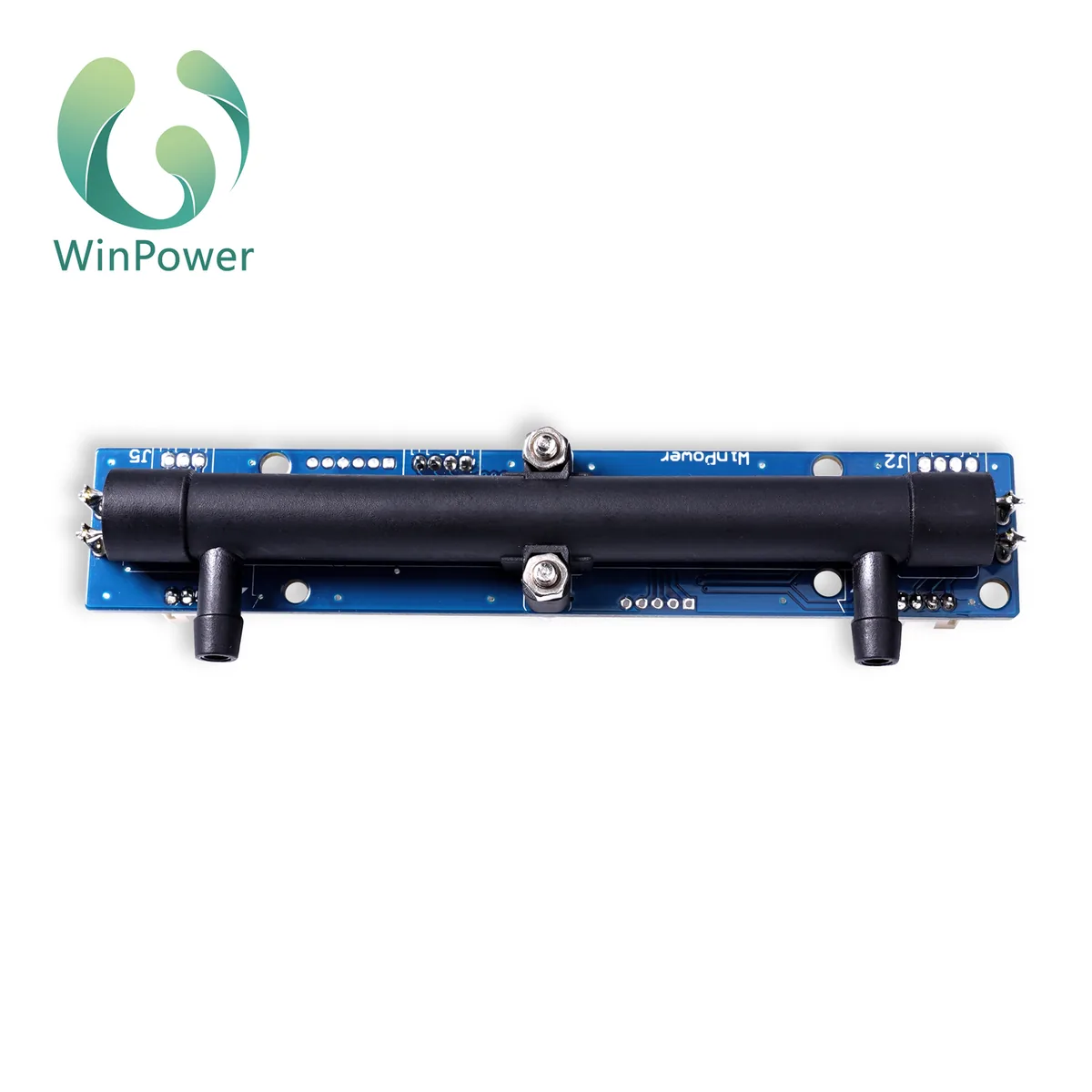

OCS-3F3.0
PSA制氧机（固定式）
适用于3/5/10L固定式PSA制氧机的高精度超声波氧气传感器。
21–95.6% O₂范围
0–20 L/min流量
±1.5%精度
5年免校准
串口UART输出
Product Introduction
OCS-3F3.0超声波氧气传感器是润普科技研发的新型气体传感器。采用超声波原理检测制氧机输出气体的氧气浓度和流量，通过UART数字输出和LED指示灯等多种方式输出检测结果。OCS-3F3.0与OCS-3F3.11为可互换版本。
Features
- 高精度 — 行业领先的±1.5%FS精度
- 强抗干扰能力 — 在复杂EMC环境下可靠运行
- 良好的长期稳定性 — 全寿命周期内测量一致
- 免校准 — 出厂预校准，开箱即用
- 使用寿命超过5年 — 降低维护与更换成本
- 部分型号通过EMC测试 — 具体型号合规请咨询厂家
Applications
PSA制氧机/氧气浓缩器
医疗氧疗设备
家用氧气设备
工业级制氧系统
Precautions for Use
- 确保被检测气体不含水、油和灰尘。气流中的污染物会影响测量精度并可能损坏传感器。
- 传感器安装位置：储气罐→调压阀→浮子流量计/电子流量计/控制旋钮→传感器→单向阀→湿化瓶。请严格遵循此顺序以确保流量测量准确。
- 未经厂家许可，传感器不得拆卸。因未经授权拆卸或非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。批量订购前请向厂家确认最新版本。
- 特殊定制需求请咨询：0755-82415317 或 phc@winpower.com.cn
Technical Specifications
| O₂浓度量程 | 21% – 95.6% |
|---|---|
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @(5 – 55)°C |
| 流量范围 | 0 – 10 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或5%读数，取较大值 @5 – 55°C |
| 响应时间 | ≤ 500ms |
| 预热时间 | 开机即工作；10s内达到规定精度 |
| 数字输出 | 9600bps UART, 3.3V TTL电平 |
| LED输出 | 绿色：O₂ >82% | 黄色：50% < O₂ < 82% | 红色：O₂ < 50%（可按客户要求调整） |
| 工作温度 | 5°C – 55°C |
| 储存温度 | -5°C – 65°C |
| 相对湿度 | 5% – 85%RH（非凝结） |
| 供电 | DC 5 – 12V, 50mA |
| 外形尺寸 | 120.5mm × 22mm × 22mm (L × W × H)。中间螺柱长度可定制。 |
| 重量 | 25g |
| 样气 | 无水蒸气（非凝结）；无灰尘（< 1μm） |
| 耐压 | 0 – 150Kpa。管道压力影响流量精度——带压时流量读数偏低。 |
Connectors

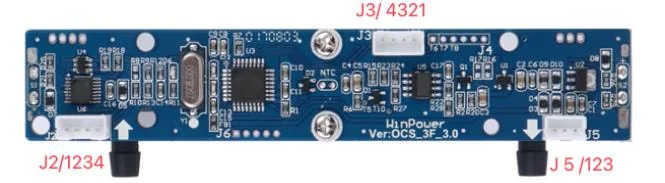

Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J2 | 数字信号输出连接器 | UART |
| J3 | LED指示灯输出连接器 | LED指示灯 |
| J5 | 电源输入连接器 | 供电 |
表1：数字信号输出接口J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 5-12V |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
表2：LED指示灯输出接口J3
| 引脚 | 功能 |
|---|---|
| Pin 1 | COM |
| Pin 2 | 绿色LED：≥ 82% O₂ |
| Pin 3 | 黄色LED：50% - 82% O₂ |
| Pin 4 | 红色LED：< 50% O₂ |
表3：电源电压输入接口J5
| 引脚 | 功能 |
|---|---|
| Pin 1 | +12V电源输入 |
| Pin 2 | - |
| Pin 3 | GND |

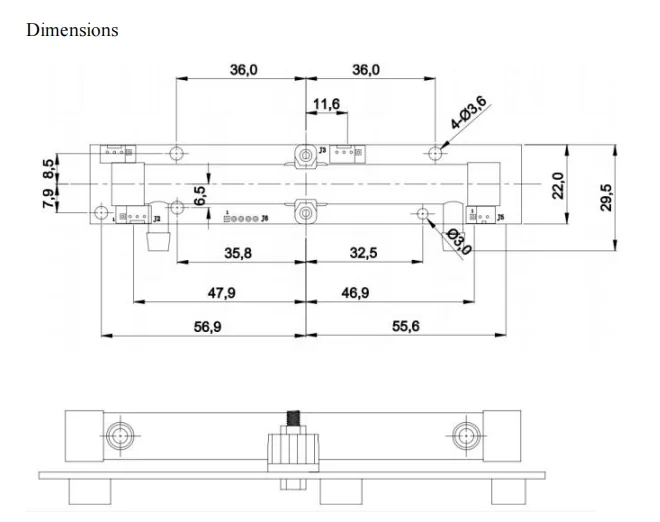

Dimensions
120.5mm × 22mm × 22mm (L × W × H)。中间螺柱长度可定制，以满足不同的集成需求。
Packaging
内盒
- 尺寸：42 × 30 × 24 cm
- 容量：20 PCS/层 × 5层 = 100 PCS/盒
- 每个传感器固定在防静电泡棉托盘中
外箱
- 尺寸：50 × 32 × 44 cm
- 内含：2个内盒（共200 PCS）
- 净重：5.0 kg
- 毛重：7.2 kg
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3F3.0 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
