超声波

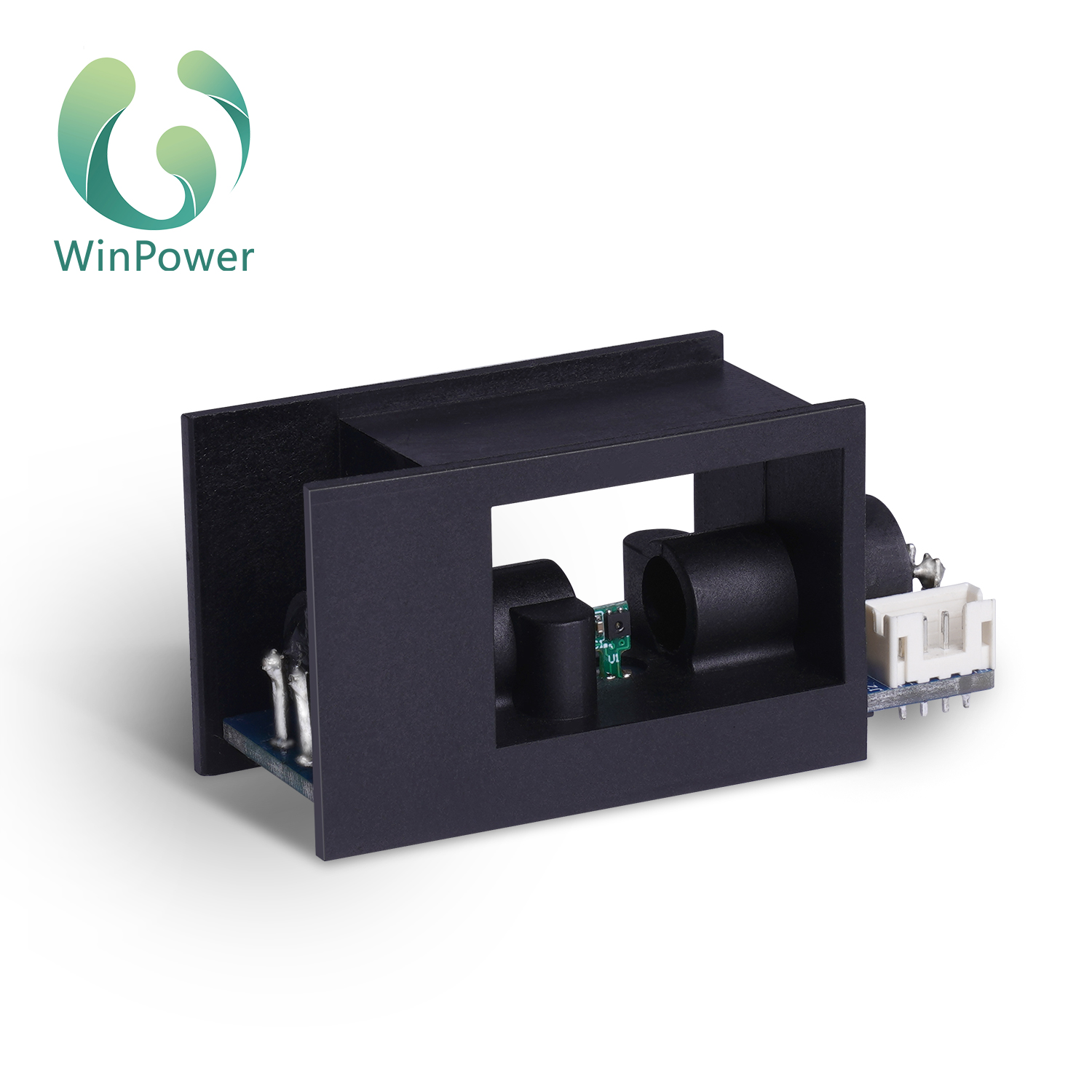

OCS-3R100
呼吸机/HFNC高流量氧疗
适用于呼吸机和HFNC呼吸治疗的先进超声波氧气传感器。高精度，抗干扰性能强。
0–100% O₂范围
呼吸治疗优化
±1.5%精度
抗干扰
UART输出
Product Introduction
OCS-3R100超声波氧气传感器是一种新型气体传感器。可用于测量空气与纯氧或PSA氧气混合气体的浓度。采用UART数字输出。主要用于经鼻高流量氧疗（HFNC）。具备高精度、强抗干扰能力、快速响应、长期稳定性和内置大气压力及环境湿度补偿等特点。
Features
- 高精度 — 可靠的氧气浓度读数
- 强抗干扰能力 — 在复杂环境下稳定运行
- 快速响应 — 快速输出检测结果
- 长期稳定性 — 长期测量一致
- 免校准 — 无需用户校准
- 内置补偿 — 大气压力和环境湿度补偿
Applications
HFNC（高流量鼻氧管）氧疗
PSA制氧机混合空气检测
纯氧混合空气检测
医疗氧气浓度监测
Precautions for Use
- 确保被检测气体干燥（无凝结）且无尘。
- 客户必须使用3.3V/5V TTL电平；RS232电平需转换。
- 请勿将传感器引脚直接连接RS485/RS232。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权。
Technical Specifications
| O₂浓度量程 | 0% – 99.9% |
|---|---|
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @5–55°C |
| 样气要求 | 干燥（无凝结）；灰尘过滤（<1μm） |
| 数据发送周期 | 500ms |
| 预热时间 | 开机即工作 |
| 通信协议 | 9600bps UART，兼容3.3V TTL电平 |
| 气流方向 | 任意方向均可 |
| 工作温度 | 10°C – 50°C |
| 存储温度 | -5°C – 65°C |
| 工作湿度 | 5% – 95%RH |
| 最大耐压 | 150 kPa |
| 供电 | 5–12V DC, 50mA |
| 尺寸 | 63mm × 26mm × 30mm (L × W × H) |
| 重量 | 20g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J2 | 插座（4P × 2.0mm） | 数字信号输出连接器，用于UART通信和供电 |
表1：插座 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | V+（电源输入） |
| Pin 2 | RXD（UART接收） |
| Pin 3 | TXD（UART发送） |
| Pin 4 | GND（地） |
Dimensions
63mm × 26mm × 30mm (L × W × H)。单位：mm，公差：±0.2mm.
Packaging
内盒
- 尺寸： 42 × 30 × 24 cm
- 容量： 30PCS/layer × 5 layers = 150PCS
外箱
- 尺寸： 50 × 32 × 44 cm
- 内含：2个内盒（150 × 2 = 300PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3R100 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
