超声波

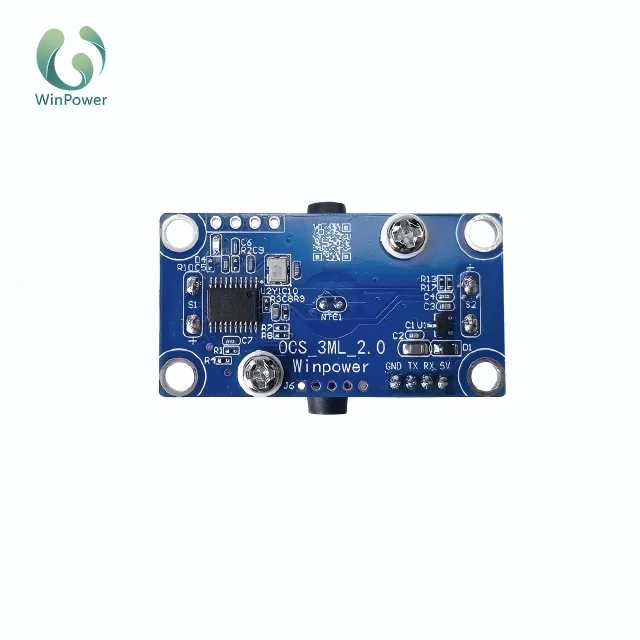

OCS-3ML2.0
PSA制氧机（便携式）
适用于便携式PSA制氧机的超声波氧气传感器。性能均衡，体积紧凑，适合移动氧疗设备。
便携优化
紧凑设计
±1.5%精度
5年免校准
数字输出
Product Introduction
OCS-3ML-2.0超声波氧气浓度传感器是润普科技新研发的气体传感器。采用超声波原理检测气体中的氧气浓度和流量。凭借其低功耗和紧凑的外形，适用于管道和空间检测应用。
Features
- 高精度 — ±1.8%FS浓度精度
- 强抗干扰能力 — 在复杂环境下保持稳定性能
- 快速响应 — 500ms UART数据上报间隔
- 长期稳定性 — 无需定期校准调整
- 长使用寿命 — 耐用设计，延长使用周期
- 低功耗 — DC 4.5–15V，仅10mA
Applications
制氧机
氧气浓度监测
医疗氧气输送系统
工业级气体分析
Precautions for Use
- 确保被检测气体无水、无油、无尘。
- 未经厂家许可，传感器不得拆卸；因未经授权拆卸造成的传感器损坏，不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 购买前需提供电压数据和气源数据。
- 如在空间中检测，应配备小风扇加速气体扩散。
- 如在管道中连接，必须加装细菌过滤器防止灰尘进入。
Technical Specifications
| 浓度范围 | 21% – 95.6%（其他可定制，如21 – 99.9%） |
|---|---|
| 分辨率 | 0.1% |
| 精度 | ±1.8%FS @ (5 – 55)°C |
| 样气要求 | 无水（无凝结）；灰尘过滤（<1μm） |
| UART数据间隔时间 | 500ms（其他可定制） |
| 预热时间 | 开机即工作；10s内达到规定精度 |
| 数字输出 | 9600bps UART, 3.3V TTL电平 |
| 方向 | 任意方向均可 |
| 工作温度 | 5 – 50°C（非凝结） |
| 存储温度 | -5 – 65°C（非凝结） |
| 工作湿度 | 5 – 95%RH（非凝结） |
| 供电 | DC 4.5 – 15V, 10mA（推荐：5V或12V） |
| 尺寸 | 45mm × 30mm × 17mm (L × W × H) |
| 重量 | 11g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J1 | 电源和UART通信接口 | 组合电源输入和UART数字信号输出，用于浓度、流量和温度数据 |
表1：电源和UART通信接口 J1
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 4.5 – 15V电源输入（推荐：5V或12V） |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
Dimensions
尺寸： 45mm × 30mm × 17mm (L × W × H). 单位：mm，公差： ±0.2mm.
Packaging
内盒
- 容量： 48PCS / layer × 5 layers = 240PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（240 × 2 = 480PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3ML2.0 is available upon request. Please contact our engineering team for the complete technical documentation.
