超声波

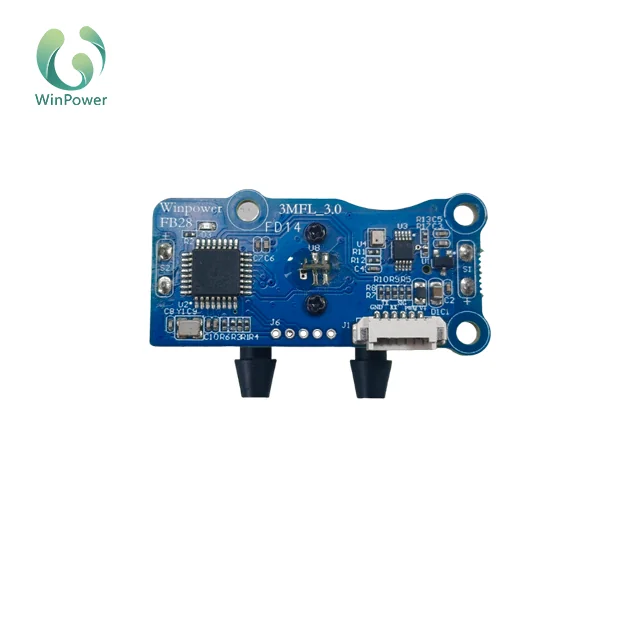

OCS-3MFL3.0
PSA制氧机（便携式）
新一代紧凑型超声波氧气传感器，集成流量检测，适用于便携式制氧机。小型化设计，精度更高。
微流量精度
超紧凑
±1.5%精度
5年免校准
串口UART输出
Product Introduction
OCS-3MFL-3.0CG超声波氧气传感器由润普科技制造。采用超声波原理检测制氧机输出气体中的氧气浓度和流量，通过UART数字接口输出检测结果。专为便携式设备设计，支持5–50°C温度补偿下同时测量浓度和流量。还具备用于阀门开关信号控制的电平输入/输出功能。
Features
- 高精度，5–50°C温度补偿 — ±2%FS浓度精度
- 强抗干扰能力 — 在各种条件下可靠运行
- 良好的长期稳定性 — 免校准
- 使用寿命超过5年 — 耐用结构，延长运行周期
- 小尺寸，专为便携设备设计 — 49mm × 23mm × 16mm
- 同时测量浓度和流量 — 高效双测量
- 阀门控制电平输入/输出 — 支持电磁阀信号接口
Applications
分子筛制氧机
便携式分子筛制氧机
高原型制氧系统
Precautions for Use
- 确保被检测气体在到达传感器前不含水、油和灰尘。
- 传感器安装位置应遵循：储气罐→调压阀→浮子流量计/电子流量计/控制旋钮→传感器→单向阀→湿化瓶。
- 未经厂家许可，传感器不得拆卸。因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。
Technical Specifications
| 气体浓度范围 | 21% – 95.6%（其他浓度可定制） |
|---|---|
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±2%FS @ (5 – 50)°C |
| 气体流量检测范围 | 0 – 25 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量检测精度 | ±0.2 L/min或5%读数（取较大值）@ (5 – 50)°C（工况模式） |
| 样气要求 | 除水（无凝结）；灰尘过滤（<1μm） |
| 检测周期 | 可定制 |
| 预热时间 | 开机即可测量，10s达到基本精度 |
| 数字输出 | 9600bps UART, 3.3V（兼容5V TTL电平） |
| 电平输入 | 传感器接收3.3V阀门开关信号（上升沿） |
| 电平输出 | 传感器输出阀门开关信号（3.3V高低电平PWM），可定制 |
| 进出气方向 | 芯片端输入，插座端输出 |
| 工作温度 | 5 – 50°C |
| 存储温度 | -35 – 65°C |
| 工作压力 | 50 – 250kPa（绝对压力） |
| 单次供气量 | 最大250ml，精度5% @ (5 – 50)°C（工况模式） |
| 相对湿度 | ≤85%RH |
| 供电 | DC 5 – 12V, 50mA |
| 外形尺寸 | 49mm × 23mm × 16mm (L × W × H) |
| 重量 | 约20g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J1 | 6Pin 1.25mm通信连接器 | 组合电源输入、UART数字信号输出和阀门开关信号电平输入/输出 |
表1：6Pin 1.25mm通信连接器 J1
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 5 – 12V电源输入 |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
| Pin 5 | 电平输入 — 阀门开关信号输入（上升沿，3.3V） |
| Pin 6 | 电平输出 — 阀门开关信号输出（3.3V PWM，可定制） |
Dimensions
尺寸： 49mm × 23mm × 16mm (L × W × H). Communication connector: 6-pin 1.25mm. 单位：mm，公差： ±0.2mm.
Packaging
内盒
- 容量： 48PCS / layer × 5 layers = 240PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（240 × 2 = 480PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3MFL3.0 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
