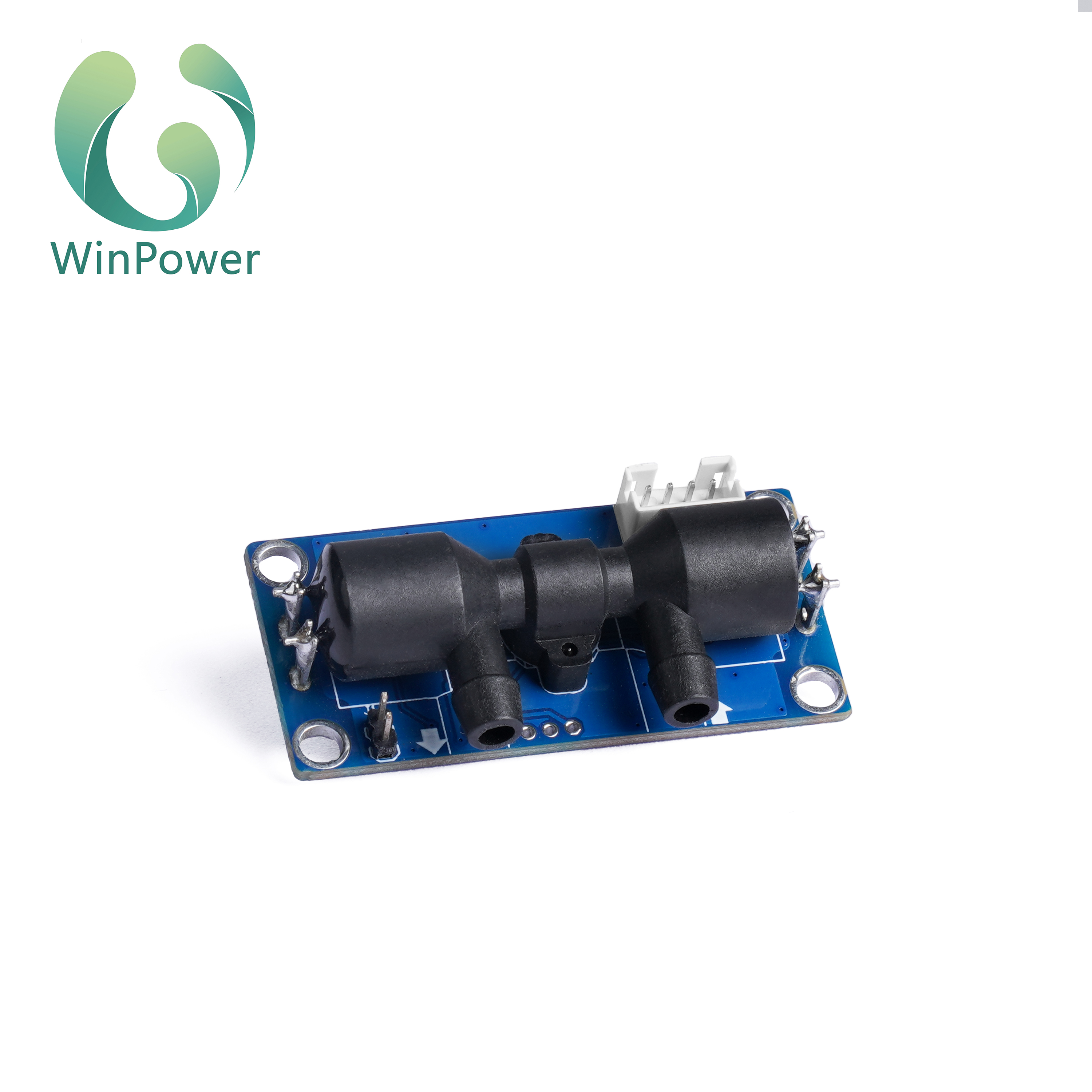

OCS-3MFL1.0
超声波

OCS-3MFL1.0

PSA制氧机（便携式）

适用于便携式PSA制氧机的紧凑型超声波氧气传感器，集成流量检测。超低功耗微流量精密测量。

微流量检测 超低功耗 紧凑外形 5年免校准 数字输出
Download Datasheet Request UART Protocol

Product Introduction

OCS-3MFL1.0超声波氧气传感器是润普科技研发的最新小体积气体传感器。采用超声波原理检测制氧机输出气体中的氧气浓度和流量，通过UART数字接口输出检测结果。其紧凑的尺寸使其成为便携式制氧应用的理想选择。

Features

  • 高精度 — ±1.5%FS浓度精度
  • 强抗干扰能力 — 在各种环境下可靠运行
  • 良好的长期稳定性 — 长期使用读数一致
  • 免校准 — 出厂预校准，开箱即用
  • 使用寿命超过5年 — 耐用结构，延长运行周期
  • 小尺寸 — 50mm × 24mm × 16mm紧凑设计，适合便携设备

Applications

常规分子筛制氧机
便携式分子筛制氧机
洁净气体流量检测

Precautions for Use

  • 确保被检测气体在到达传感器前不含水、油和灰尘。
  • 传感器安装位置应遵循：储气罐→调压阀→浮子流量计/电子流量计/控制旋钮→传感器→单向阀→湿化瓶。
  • 未经厂家许可，传感器不得拆卸。因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
  • 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
  • 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。

Technical Specifications

气体浓度检测范围21% – 95.6%（其他浓度可定制）
浓度分辨率0.1%
浓度检测精度±1.5%FS @ (5 – 55)°C
气体流量检测范围0 – 15 L/min
流量分辨率0.1 L/min
流量检测精度±0.2 L/min或5%读数（取较大值）@ (5 – 55)°C
样气要求除水（无凝结）；灰尘过滤（<1μm）
检测周期500ms
预热时间开机即可测量，10s达到基本精度
数字输出9600bps UART, 3.3V TTL电平
进出气方向按箭头指示方向
工作温度5 – 55°C
存储温度-5 – 65°C
相对湿度≤85%RH
供电DC 5 – 12V, 50mA
外形尺寸50mm × 24mm × 16mm (L × W × H)
重量约20g
耐压0 – 150kPa（管道压力会影响流量精度；流量读数会偏低）

Connectors

Connector Overview

ConnectorName / FunctionDescription
J14Pin 2.0mm通信接口组合电源输入和UART数字信号输出，用于浓度、流量和温度数据

表1：4Pin 2.0mm通信接口 J1

引脚功能
Pin 1DC 5 – 12V电源输入
Pin 2RXD
Pin 3TXD
Pin 4GND

Dimensions

尺寸： 50mm × 24mm × 16mm (L × W × H). Connector: 4-Pin 2.0mm. 单位：mm，公差： ±0.2mm.

Packaging

内盒

  • 容量： 48PCS / layer × 5 layers = 240PCS
  • 尺寸： 42 × 30 × 24cm

外箱

  • 尺寸： 50 × 32 × 44cm
  • 内含：2个内盒（240 × 2 = 480PCS）
  • 净重： 5KG
  • 毛重： 7.2KG

UART Communication Protocol

The UART communication protocol and integration guide for OCS-3MFL1.0 is available upon request. Please contact our engineering team for the complete technical documentation.
