超声波

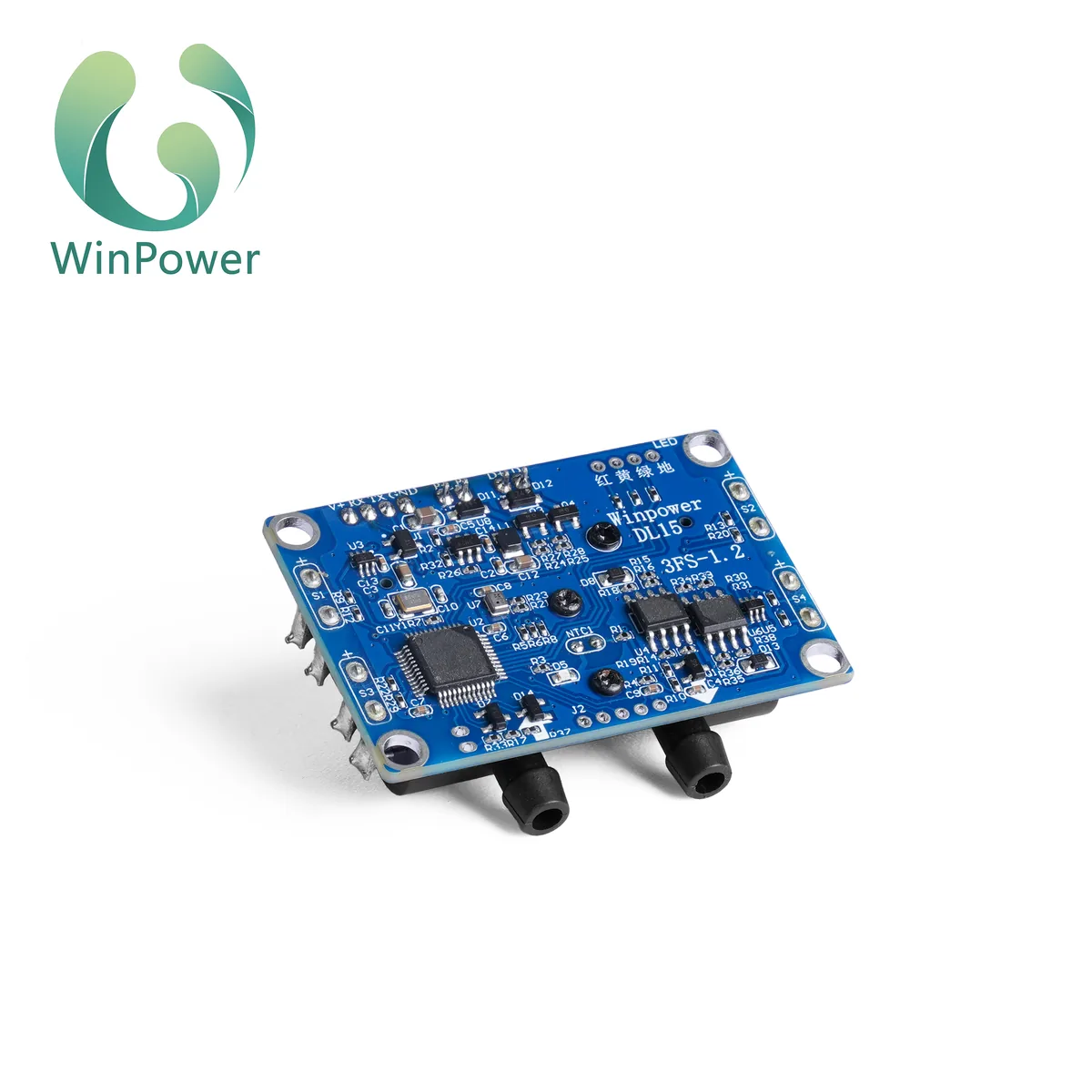

OCS-3FS-1.2S
PSA制氧机（便携式）
美国专利数字超声波氧气传感器，用于便携式制氧机的人体呼吸微流量检测。
微流量检测
美国专利
紧凑外形
5年免校准
数字输出
Product Introduction
OCS-3FS-1.2S超声波氧气传感器是润普科技研发的新型气体传感器。采用超声波原理检测氧气浓度、流量、单次供气量和人体呼吸。传感器支持浓度、流量和呼吸检测，并集成多种工作模式相关的供气控制。适合制氧机厂商快速开发便携式制氧机，也可用于传统制氧机的改造升级，以减小设备体积、提高等效氧气流量并节能。
Features
- 高精度 — ±2%FS浓度精度
- 强抗干扰能力 — 在复杂环境下保持稳定性能
- 快速响应 — 500ms数据上报或查询命令即时响应
- 长期稳定性 — 无需定期校准
- 使用寿命超过5年 — 耐用设计，延长使用周期
- 多模式供气控制 — 支持关闭、脉冲、直供和定脉模式
- 集成呼吸检测 — 呼吸灵敏度2–12 mL/min可调
- 供气档位可调 — 1–20档可调，灵活供氧
Applications
便携式分子筛制氧机
非便携式分子筛制氧机
传统制氧机改造升级
便携式制氧机开发
Precautions for Use
- 确保被检测气体在到达传感器前不含水、油和灰尘。
- 未经厂家许可，不得拆卸传感器；因此造成的任何损坏不在保修或维修范围内。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 供氧时间小于0.1秒可能影响氧气浓度读数。
- 脉冲模式下如30秒内未检测到呼吸，传感器将自动进入定脉模式以避免设备故障。
Technical Specifications
| 浓度范围 | 21% – 95.6% |
|---|---|
| 分辨率 | 0.1% |
| 精度 | ±2%FS @ (5 – 55)°C（因呼吸节律偏差） |
| 流量范围 | 0 – 15 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或5%读数 |
| UART数据上报 | 500ms或收到指令后即时响应 |
| 数字输出 | 115200bps UART, 3.3V TTL level |
| 工作温度 | 5 – 55°C |
| 存储温度 | -5 – 65°C |
| 工作湿度 | ≤85%RH |
| 耐压 | 0 – 150kPa（管道压力会影响流量精度） |
| 供电 | DC 8 – 15V ±0.5V（取决于电磁阀要求） |
| 呼吸灵敏度 | 2 – 12 mL/min可调（值越小灵敏度越高） |
| 供气档位 | 1 – 20档可调 |
| 尺寸 | 50mm × 38mm × 25mm (L × W × H) |
| 重量 | 约17g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J1 | 4Pin 2.0mm电源和数字信号输出 | 组合电源输入和UART数字信号输出，用于浓度、流量、温度、呼吸和档位数据 |
| J4 | 2Pin 2.0mm脉冲电磁阀 | 驱动二位三通阀脉冲电磁阀，用于脉冲供气 |
| J5 | 2Pin 2.0mm直供电磁阀 | 驱动直供电磁阀，用于连续供气 |
表1：电源和数字信号输出 J1
| 引脚 | 功能 |
|---|---|
| Pin 1 | DC 8 – 15V电源输入 |
| Pin 2 | RXD |
| Pin 3 | TXD |
| Pin 4 | GND |
表2：脉冲电磁阀 J4
| 引脚 | 功能 |
|---|---|
| Pin 1 | Valve+ — 二位三通阀正极端子 |
| Pin 2 | Valve- — 二位三通阀负极端子 |
表3：直供电磁阀 J5
| 引脚 | 功能 |
|---|---|
| Pin 1 | Valve+ — 直供电磁阀正极端子 |
| Pin 2 | Valve- — 直供电磁阀负极端子 |
Dimensions
尺寸： 50mm × 38mm × 25mm (L × W × H). J4 and J5 are 2P × 2.0mm; J1 is 4P × 2.0mm. 单位：mm，公差： ±0.2mm.
Packaging
内盒
- 容量： 30PCS / layer × 4 layers = 120PCS
- 尺寸： 42 × 30 × 24cm
外箱
- 尺寸： 50 × 32 × 44cm
- 内含：2个内盒（120 × 2 = 240PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3FS-1.2S is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
