超声波

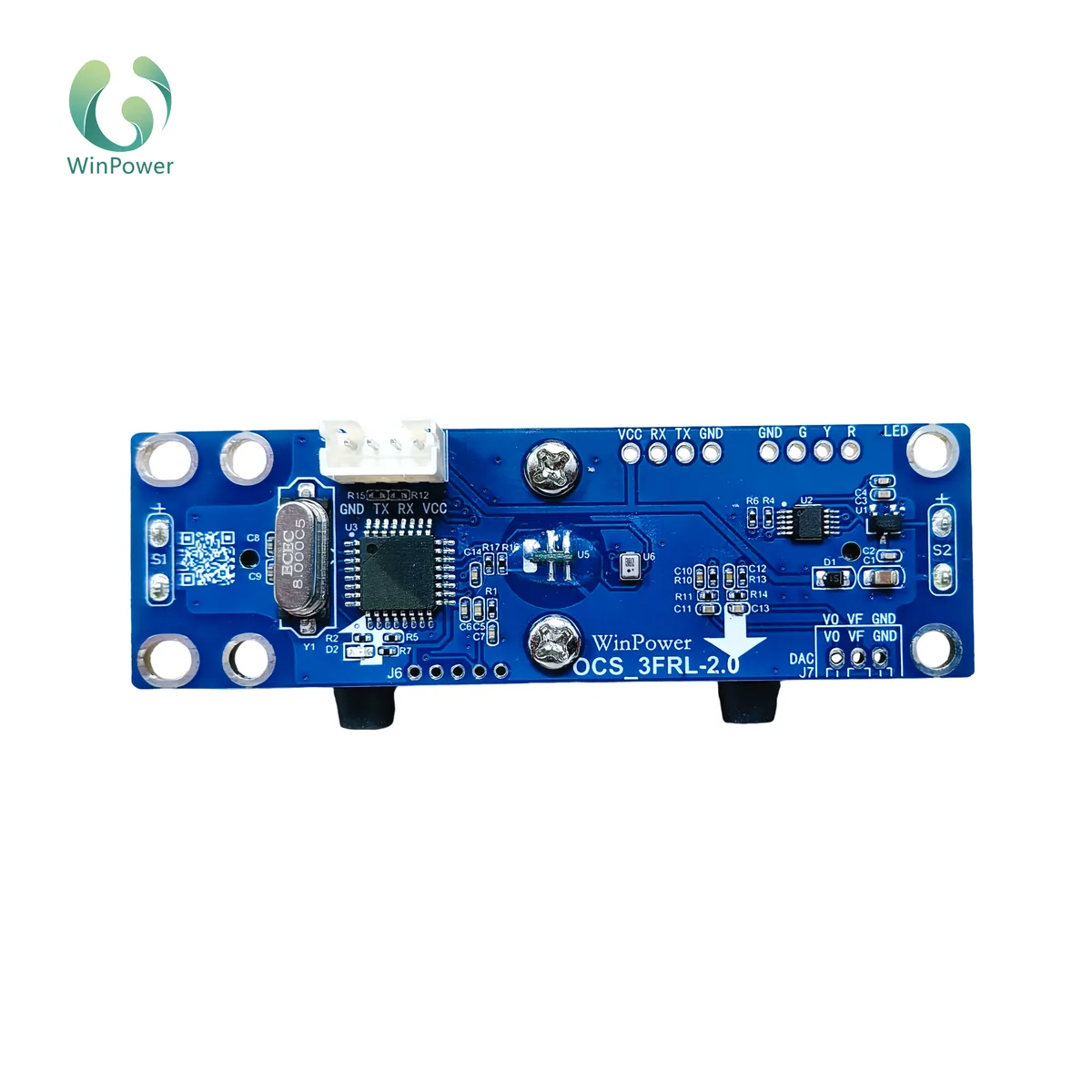

OCS-3FRL2.0
呼吸机/HFNC高流量氧疗
针对呼吸机和HFNC高流量鼻氧管氧疗优化的超声波氧气传感器。
大流量响应
0–100% O₂范围
±1.5%精度
抗干扰
UART / 0–2.5V模拟输出
Product Introduction
OCS-3FRL-2.0是基于超声波原理开发的多功能氧气传感器。具备湿度、管道压力和环境压力补偿功能，可用于PSA+空气和纯氧+空气等混合气体检测。内置环境压力补偿，适应环境海拔变化。传感器具有高精度、一致性好、高稳定性和长寿命等特点。检测结果通过UART数字输出、LED指示灯和0–2.5V等多种方式输出。
Features
- 高精度 — 提供可靠的氧气浓度读数
- 强抗干扰能力 — 在复杂环境下性能稳定
- 良好的长期稳定性 — 长期使用测量一致
- 免校准 — 开箱即用
- 使用寿命超过5年 — 耐用设计，适合长期部署
- 多重补偿 — 温度、湿度、大气压力和管道压力补偿
Applications
分子筛制氧机
HFNC环境中氧气浓度检测
PSA制氧机混合空气检测
纯氧混合空气检测
Precautions for Use
- 确保被检测气体不含水、油和灰尘。
- 安装顺序：储气罐→调压阀→流量计→传感器→单向阀→湿化瓶。
- 未经厂家许可，不得拆卸传感器；因此造成的任何损坏不在保修或维修范围内。
- 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
- 本公司保留本传感器数据手册的最终解释权。
Technical Specifications
| O₂浓度量程 (PSA) | 21% – 95.6% |
|---|---|
| O₂浓度量程 (Pure O₂) | 21% – 100% |
| 浓度分辨率 | 0.1% |
| 浓度精度 | ±1.5%FS @5–55°C |
| 流量范围 | 0–25 L/min |
| 流量分辨率 | 0.1 L/min |
| 流量精度 | ±0.2 L/min或读数的5%（取较大值）@(5–55°C) |
| 样气要求 | 干燥（无凝结）；灰尘过滤（<1μm） |
| UART数据间隔 | 500ms（默认） |
| 数字输出 | 9600bps UART TTL电平（兼容5V/3.3V） |
| LED输出 | 绿色：O₂ ≥ 82%；红色：O₂ < 82%；黄色：流量 < 0.5 L/min |
| 双通道DAC | 0–2.5V |
| 气流方向 | 按箭头方向 |
| 工作温度 | 5°C – 55°C |
| 温度精度 | ±0°C – ±3°C |
| 存储温度 | -5°C – 65°C |
| 工作湿度 | 5% – 95%RH |
| 湿度精度（<20%RH） | 最大偏差±6.5%RH |
| 湿度精度（20–80%RH） | 最大偏差±3.5%RH |
| 湿度精度（>80%RH） | 最大偏差±6.5%RH |
| 大气压力范围 | 30–115 kPa（绝对压力） |
| 大气压力补偿范围 | 55–110 kPa（绝对压力） |
| 大气压力精度 | ±30 Pa（30–110 kPa范围内） |
| 管道压力范围 | 30–500 kPa（绝对压力） |
| 管道压力补偿范围 | 0–100 kPa（相对压力） |
| 管道压力精度 | ±500 Pa（30–120 kPa范围内） |
| 供电 | DC 4.5V–12V, 50mA |
| 尺寸 | 79mm × 24mm × 22mm (L × W × H) |
| 重量 | 25g |
Connectors
Connector Overview
| Connector | Name / Function | Description |
|---|---|---|
| J2 | 主插座（PH2.0 × 4针） | 数字信号输出连接器，用于UART通信和供电 |
表1：主插座 J2
| 引脚 | 功能 |
|---|---|
| Pin 1 | V+（电源输入） |
| Pin 2 | RXD（UART接收） |
| Pin 3 | TXD（UART发送） |
| Pin 4 | GND（地） |
Dimensions
79mm × 24mm × 22mm (L × W × H)。单位：mm，公差：±0.2mm.
Packaging
内盒
- 尺寸： 42 × 30 × 24 cm
- 容量： 30PCS/layer × 5 layers = 150PCS
外箱
- 尺寸： 50 × 32 × 44 cm
- 内含：2个内盒（150 × 2 = 300PCS）
- 净重： 5KG
- 毛重： 7.2KG
UART Communication Protocol
The UART communication protocol and integration guide for OCS-3FRL2.0 is available upon request. Please contact our engineering team for the complete technical documentation.
For inquiries: Request Quote | Technical Support
