OCS-3FL2.0
超声波

OCS-3FL2.0

PSA制氧机 / 颗粒物计数器

超声波气体传感器平台，流量检测范围0–20 L/min。提供两种固件版本：固定式PSA制氧机用O₂+流量版，或颗粒物计数器用纯流量版。

0–20 L/min流量 21–95.6% O₂（PSA固件） ±1.5%精度 颗粒物计数器专用流量固件 UART输出
Download Datasheet Request UART Protocol

Product Introduction

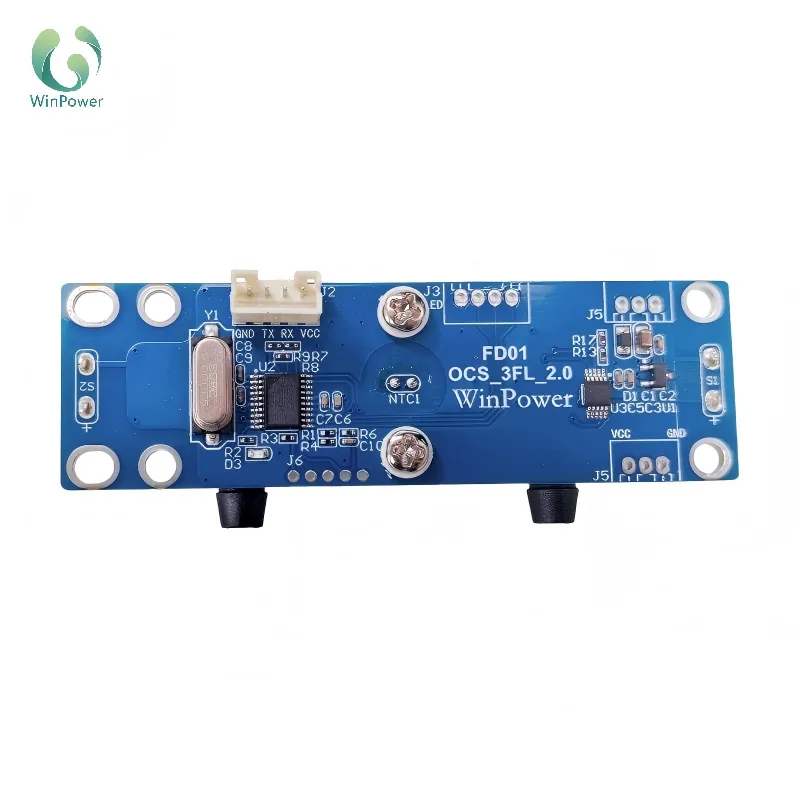

OCS-3FL-2.0超声波气体传感器是润普科技最新研发的新型气体传感器。采用超声波原理检测气体流量，通过UART数字接口输出检测结果。同一硬件可提供两种固件版本：制氧机版本同时测量O₂浓度和流量，颗粒物计数器版本仅测量流量。订购时请注明目标应用。

Features

  • 高精度 — 精准的氧气浓度和流量检测
  • 强抗干扰能力 — 在复杂环境下保持稳定性能
  • 良好的长期稳定性 — 长期使用读数一致
  • 免校准 — 出厂预校准，开箱即用
  • 使用寿命超过5年 — 长寿命降低更换成本
  • 部分型号通过EMC测试 — 具体型号合规请咨询厂家

Applications

分子筛制氧机（O₂ + 流量固件）
颗粒物计数器（仅流量固件）
环保设备
仪器仪表

Precautions for Use

  • 确保被检测气体在到达传感器前不含水、油和灰尘。
  • 传感器安装位置应遵循：储气罐→调压阀→浮子流量计/电子流量计/控制旋钮→传感器→单向阀→湿化瓶。
  • 未经厂家许可，传感器不得拆卸。因非测量用途造成的传感器损坏，厂家不承担保修或维修责任。
  • 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
  • 本公司保留传感器数据手册的最终解释权；特殊定制需求请咨询 86-0755-82415317 或 phc@winpower.com.cn。

Technical Specifications

浓度范围21% – 95.6%（其他浓度可定制）
分辨率0.1%
精度±1.5%FS @ (5 – 55)°C
流量范围0 – 20 L/min
流量分辨率0.1 L/min
流量精度±0.2 L/min或5%读数，取较大值 @ (5 – 55)°C
样气要求干燥（无凝结）；灰尘过滤（<1μm）
UART数据间隔时间500ms
预热时间开机即工作；10s内达到规定精度
数字输出9600bps UART, 3.3V TTL电平
LED输出需定制
方向按箭头方向
工作温度5 – 55°C
存储温度-5 – 65°C
工作湿度≤85%RH
耐压0 – 150kPa（管道压力会影响流量精度；流量读数会偏低）
供电DC 5 – 12V, 50mA
尺寸79mm × 24mm × 22mm (L × W × H)
重量18.49g

Connectors

Connector Overview

ConnectorName / FunctionDescription
J2数字信号输出连接器（UART）组合电源输入和UART数字信号输出，用于浓度、流量和温度数据

表1：数字信号输出连接器 J2

引脚功能
Pin 1DC 5 – 12V电源输入
Pin 2RXD
Pin 3TXD
Pin 4GND

Dimensions

尺寸： 79mm × 24mm × 22mm (L × W × H). 单位：mm，公差： ±0.2mm.

Packaging

内盒

  • 容量： 30PCS / layer × 5 layers = 150PCS
  • 尺寸： 42 × 30 × 24cm

外箱

  • 尺寸： 50 × 32 × 44cm
  • 内含：2个内盒（150 × 2 = 300PCS）
  • 净重： 5KG
  • 毛重： 7.2KG

UART Communication Protocol

The UART communication protocol and integration guide for OCS-3FL2.0 is available upon request. Please contact our engineering team for the complete technical documentation.

For inquiries: Request Quote | Technical Support
