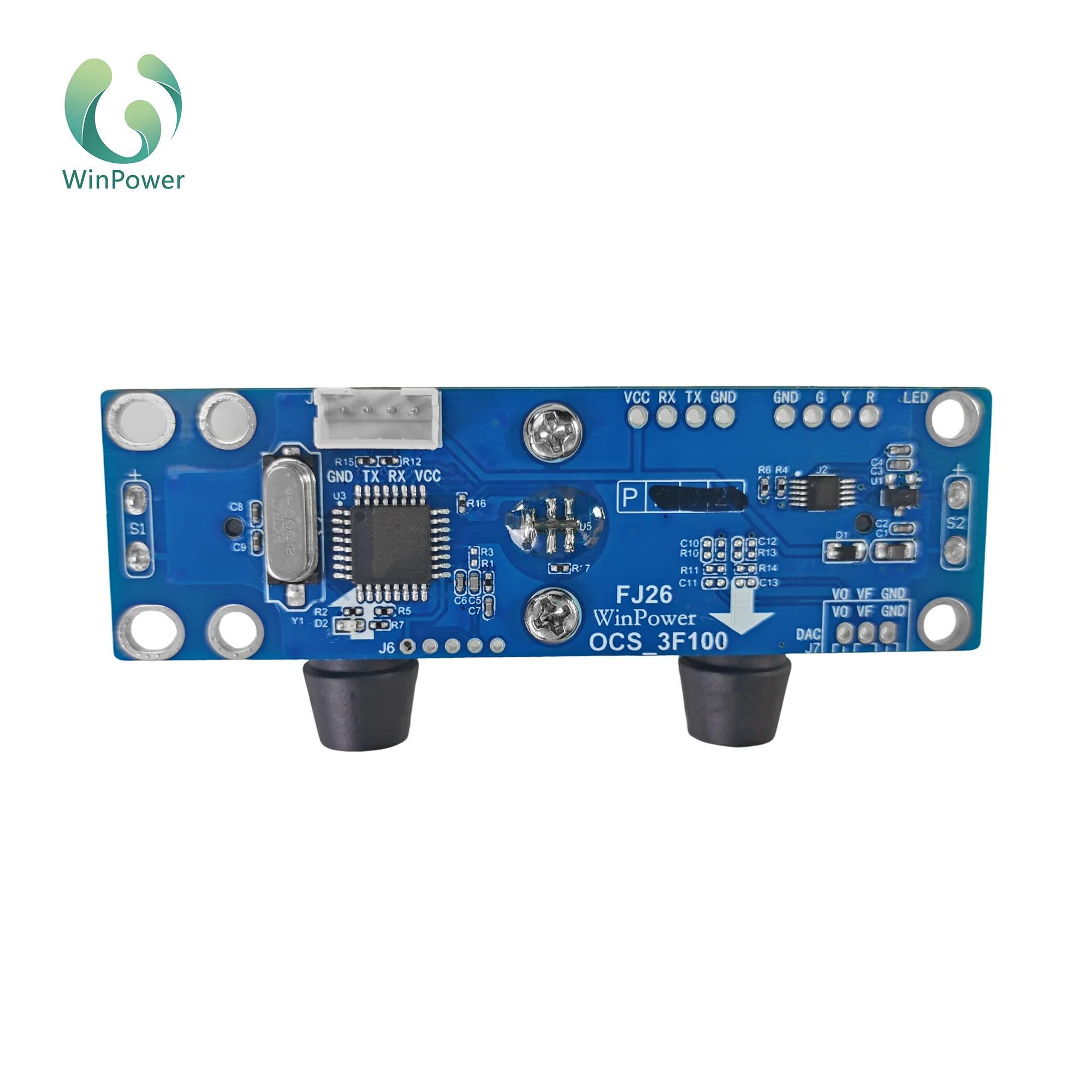

OCS-3F100P
超声波

OCS-3F100P

PSA制氧机 / 颗粒物计数器

超声波气体传感器平台，流量范围0–100 L/min，内置大气压补偿。提供两种固件版本：大型PSA制氧机用O₂+流量版，或大流量颗粒物计数器用纯流量版。

0–100 L/min流量 21–95.6% O₂（PSA固件） ±2%精度 颗粒物计数器专用流量固件 UART输出
Download Datasheet Request UART Protocol

Product Introduction

OCS-3F100P超声波气体传感器是润普科技推出的最新传感器。采用超声波原理检测气体流量，内置大气压力补偿。同一硬件适用于两种不同应用固件：用于大型PSA制氧机时测量O₂浓度和流量；用于颗粒物计数器时运行专用颗粒物计数器固件，仅测量流量。通过UART数字接口输出。支持工况和标况流量测量模式。

Features

  • 高精度 — 宽测量范围内±2.0%FS浓度精度
  • 强抗干扰能力 — 在复杂环境下保持稳定性能
  • 快速响应 — 500ms UART数据上报间隔
  • 长期稳定性 — 无需定期校准调整
  • 长使用寿命 — 耐用设计，延长使用周期
  • 内置大气压力补偿 — 300mbar至2500mbar补偿范围
  • 宽流量范围 — 0–100 L/min检测能力

Applications

大型制氧机（O₂ + 流量固件）
颗粒物计数器（仅流量固件）
PSA氧气浓度检测系统
工业级气体流量监测

Precautions for Use

  • 确保被检测气体无水、无油、无尘。
  • 未经厂家许可，传感器不得拆卸；因未经授权拆卸造成的传感器损坏，不承担保修或维修责任。
  • 本传感器及数据手册可能因产品技术改进而变更，恕不另行通知。
  • 购买前需提供电压数据和气源数据。
  • 传感器进气口应加装细菌过滤器过滤气体，传感器出气口应加装单向阀防止水倒吸。

Technical Specifications

浓度范围21.0% – 95.6%
浓度分辨率0.1%
浓度精度±2.0%FS @ (5 – 55)°C
流量范围0 – 100 L/min
流量分辨率0.1 L/min
流量精度±0.3 L/min或5%读数，取较大值
压力补偿范围300mbar – 2500mbar
样气要求无水（无凝结）；灰尘过滤（<1μm）
UART数据间隔时间500ms
预热时间开机即工作
数字输出9600bps UART, 3.3V TTL电平
进出气方向箭头标识
工作温度5 – 50°C（非凝结）
存储温度-20 – 65°C（非凝结）
工作湿度0 – 95%RH（非凝结）
供电DC 5 – 12V, 50mA
尺寸79mm × 34mm × 26.1mm (L × W × H)
重量18g

Connectors

Connector Overview

ConnectorName / FunctionDescription
J1电源和UART通信接口组合电源输入和UART数字信号输出，用于浓度、流量、温度和压力数据

表1：电源和UART通信接口 J1

引脚功能
Pin 1DC 5 – 12V电源输入
Pin 2RXD
Pin 3TXD
Pin 4GND

Dimensions

尺寸： 79mm × 34mm × 26.1mm (L × W × H). 单位：mm，公差： ±0.2mm.

Packaging

内盒

  • 容量： 30PCS / layer × 5 layers = 150PCS
  • 尺寸： 42 × 30 × 24cm

外箱

  • 尺寸： 50 × 32 × 44cm
  • 内含：2个内盒（150 × 2 = 300PCS）
  • 净重： 5KG
  • 毛重： 7.2KG

UART Communication Protocol

The UART communication protocol and integration guide for OCS-3F100P is available upon request. Please contact our engineering team for the complete technical documentation.
